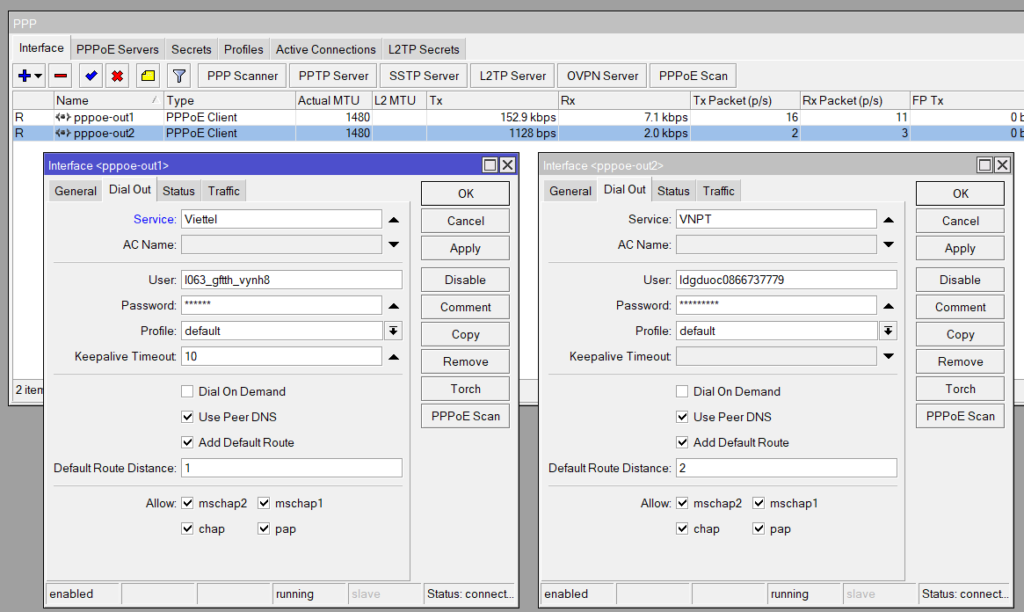

Trường hợp Bạn đang có 2 đường kết nối internet như ví dụ sau có 1 line viettel và 1 line VNPT. Cả 2 đường truyền đã được Bridge ONT để quay PPPOE trên Mikrotik Như Hình:

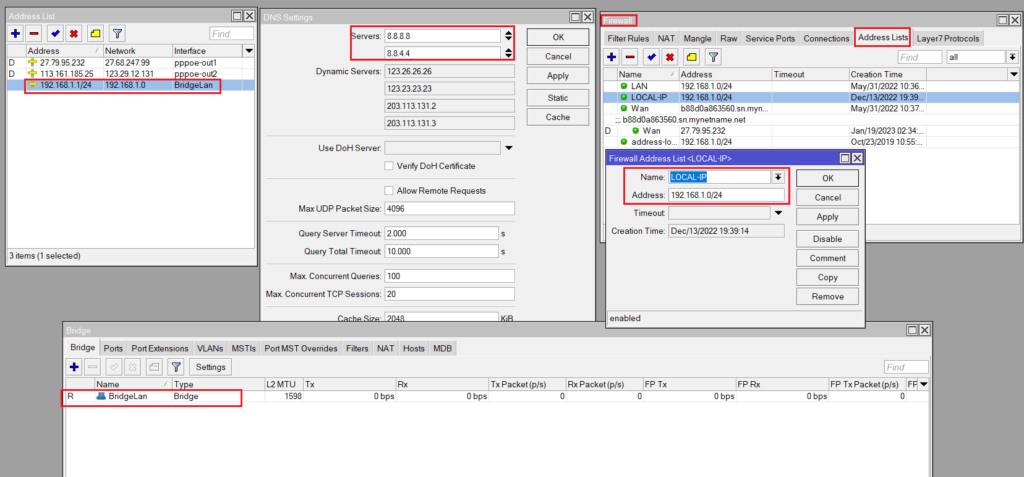

Đã thiết lập internet Và có BridgeLAN ở dải: 192.168.1.1

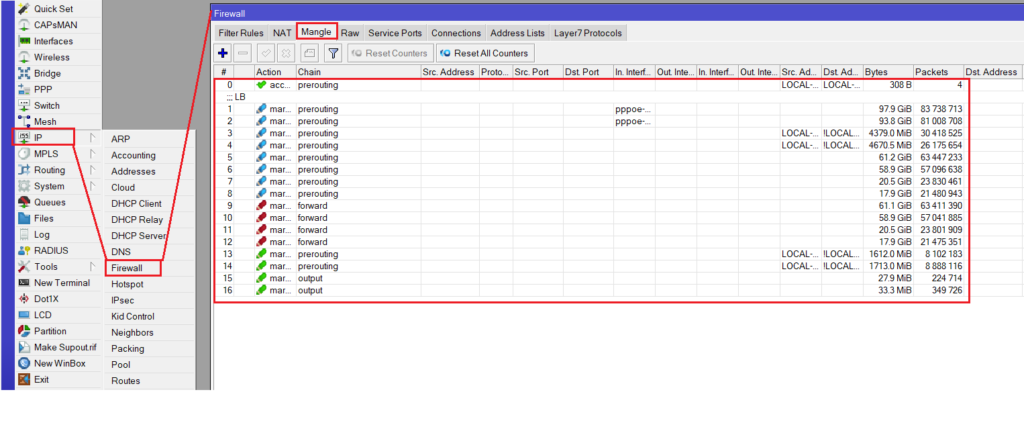

Thực hiện Cân bằng tải với ip-mangle
Ngoài chức năng cân bằng tải giữa 2 wan chúng ta còn thực hiện thêm một tính năng ưu tiên lưu lượng nhẹ.

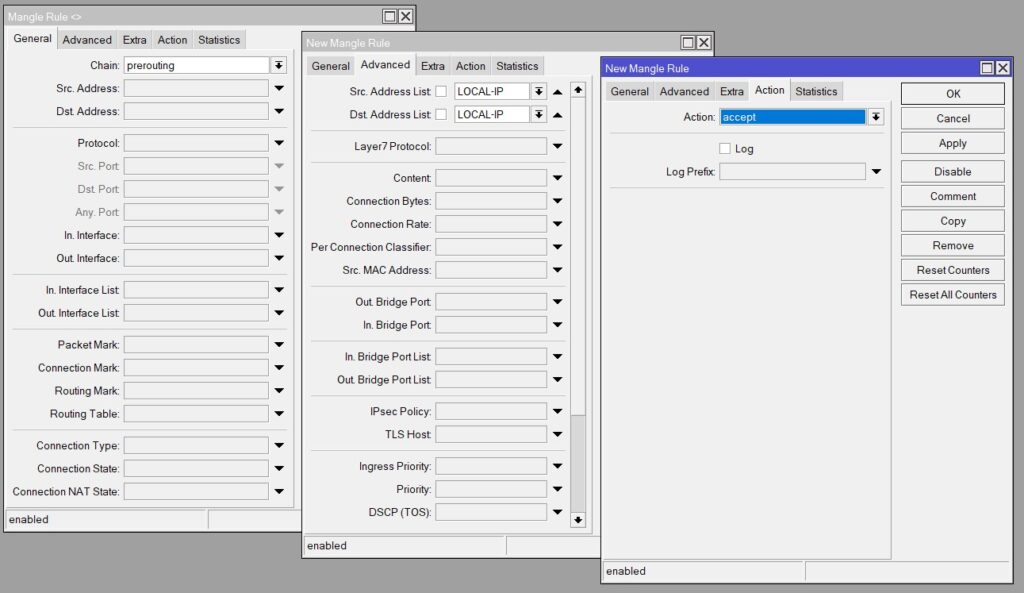

Rule 0: Chấp nhận tất cả kết nối từ Local nội Bộ đến Nội Bộ.
Rule 1: Đánh dấu các kết nối đến từ pppoe-out1

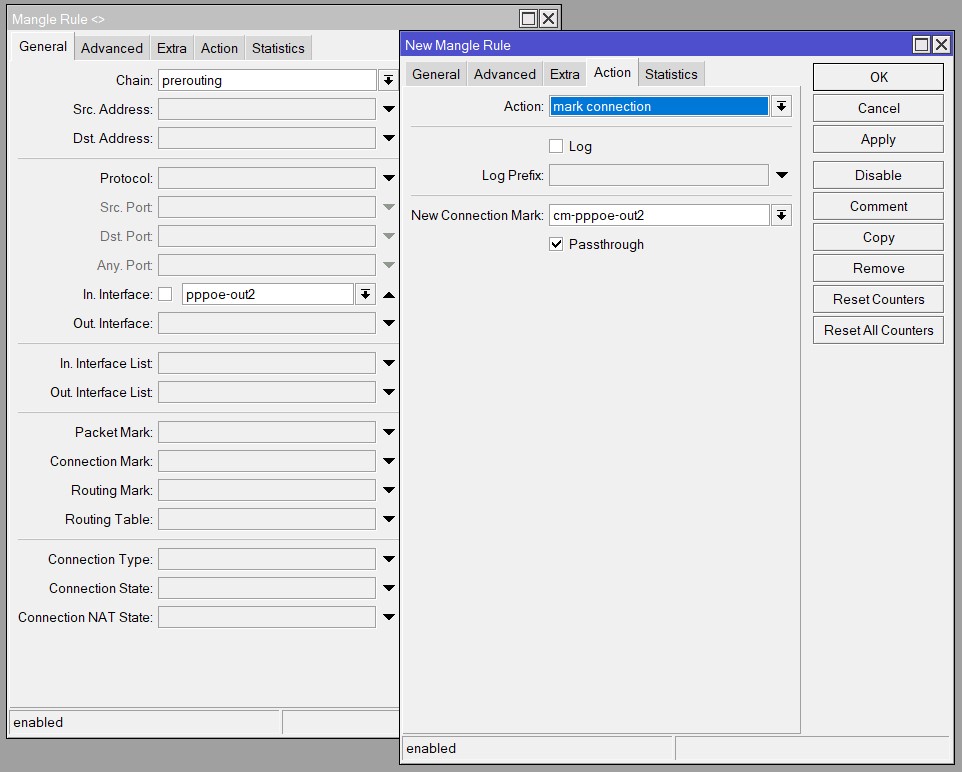

Rule 2: Đánh dấu kết nối đến từ pppoe-out2
Rule 3: Sử dụng thuật toán src address and port chia kết nối qua ppppoe-out1
Rule 4: Sử dụng thuật toán src address and port chia kết nối qua ppppoe-out2
Rule 5: Đánh dấu kết nối đi qua pppoe-out1 là kết nối nặng khi có lưu lượng 2M đến 100M

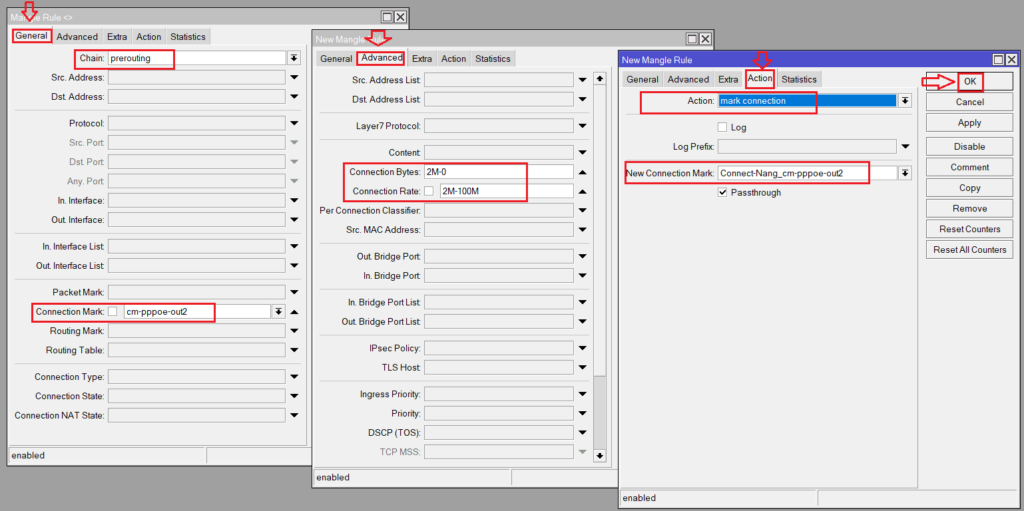

Rule 6: Đánh dấu kết nối đi qua pppoe-out2 là kết nối nặng khi có lưu lượng 2M đến 100M

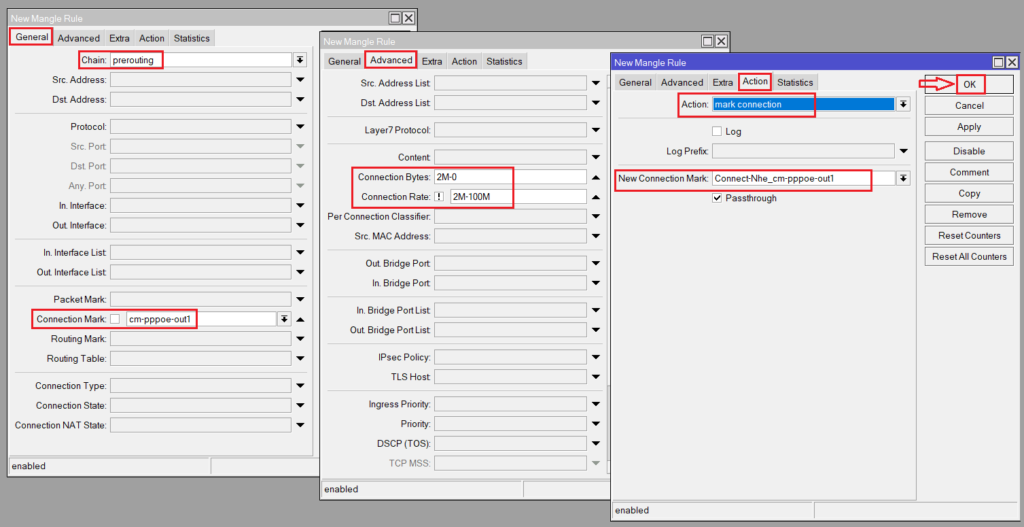

Rule 7: Kết nối nhẹ đến từ pppoe-out1 được đánh dấu
Rule 8: Kết nối nhẹ đến từ pppoe-out2 được đánh dấu
Rule 9: kết nối nặng được đánh dấu trước đó được xử lý dưới dạng gói tin qua pppoe-out1

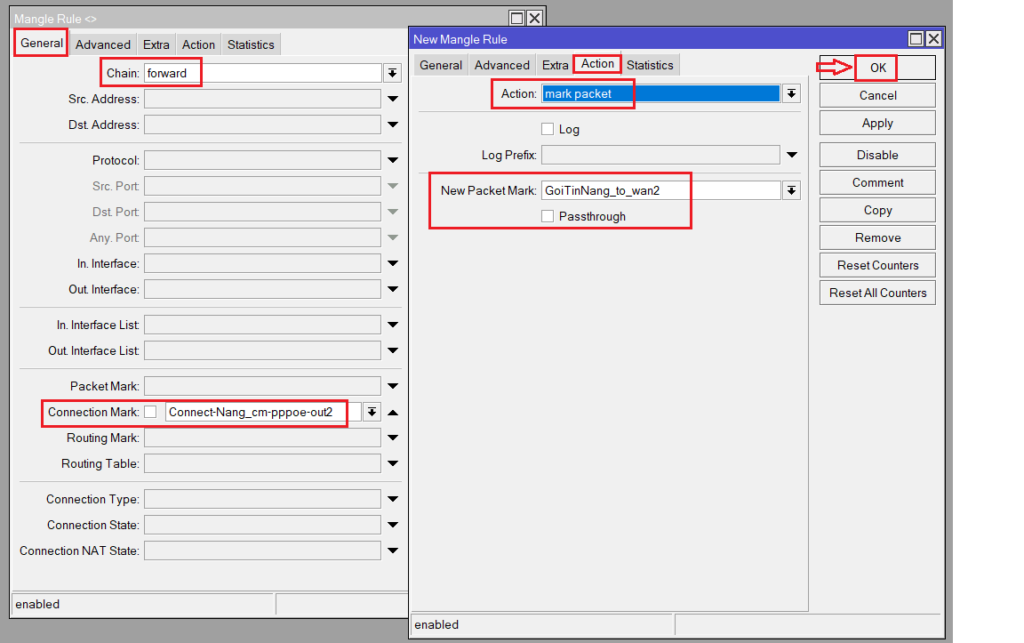

Rule 10: kết nối nặng được đánh dấu trước đó được xử lý dưới dạng gói tin qua pppoe-out2
Rule 11:kết nối nhẹ được đánh dấu trước đó sẽ đánh dấu từng gói tin qua pppoe-out1
Rule 12:kết nối nhẹ được đánh dấu trước đó sẽ đánh dấu từng gói tin qua pppoe-out2
Rule 13: định tuyến cho các kết nối đã đánh dấu đến từ pppoe-out1 sẽ ra internet bằng pppoe-out1
Rule 14: định tuyến cho các kết nối đã đánh dấu đến từ pppoe-out2 sẽ ra internet bằng pppoe-out2
Rule 15 & Rule 16 : Chỉ đường cho các kết nối vào bằng đường pppoe nào thì phải ra bằng đường pppoe tương ứng.
Hiện thực Hóa các chính sách đã thiết lập ở Mangle
Routing setup như sau:

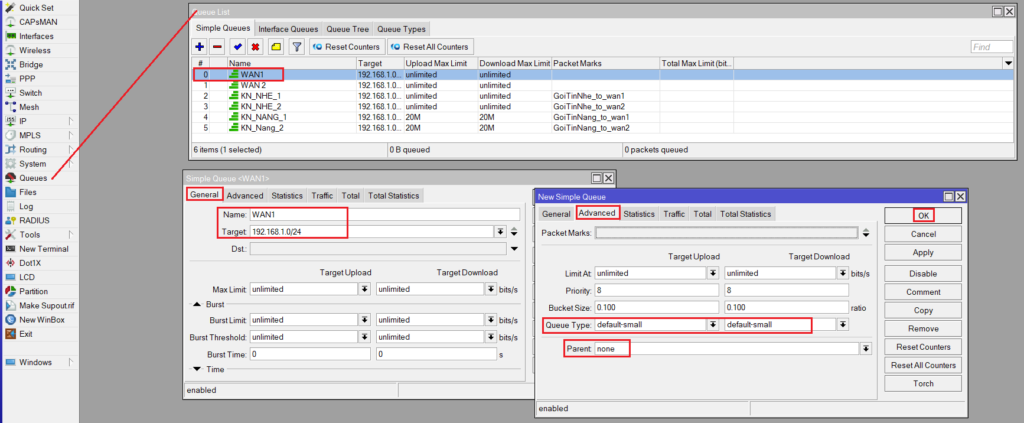

Simple Queue để can thiệp vào phân bổ băng thông và ưu tiên cho gói tin nhẹ:

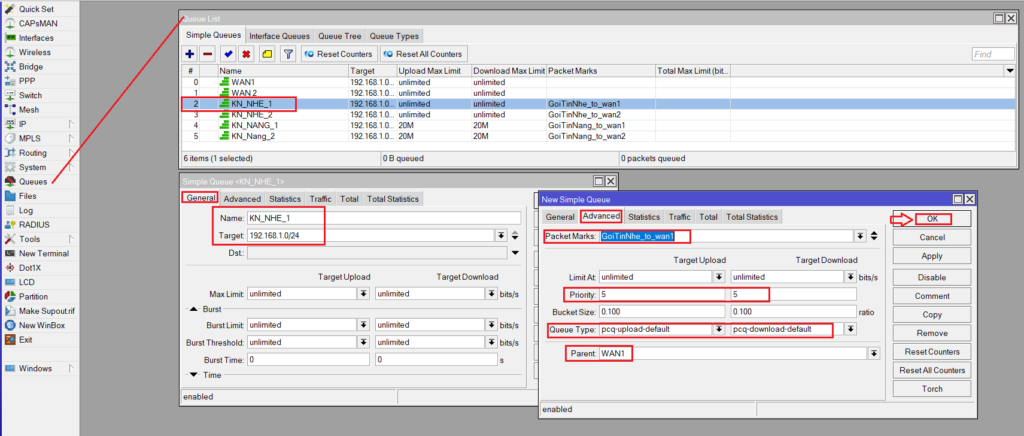

Kết nối nhẹ khi đi qua pppoe-out1

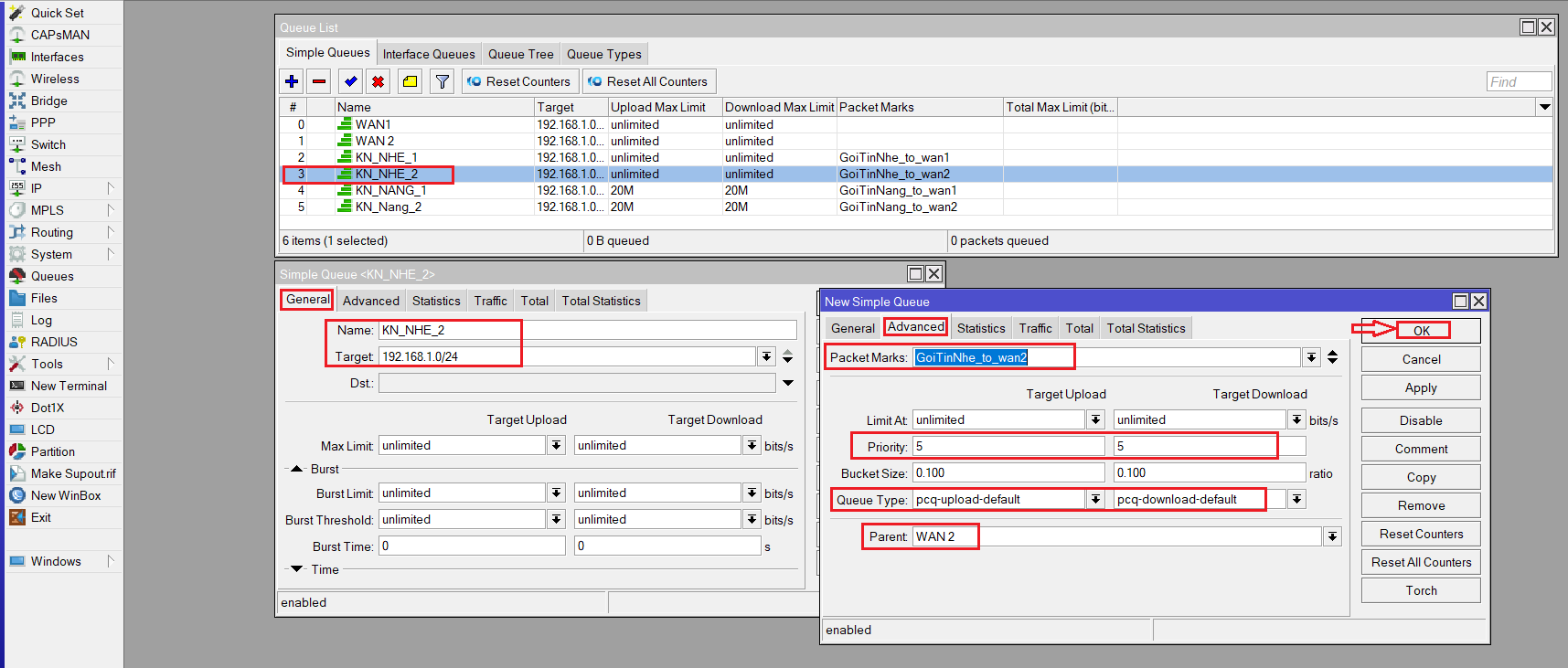

Kết nối nhẹ khi đi qua pppoe-out2kết nối nặng qua pppoe-out1
kết nối nặng qua pppoe-out2
